BOX TRIFÁSICO CORILUX ESTÁNDAR C/PROTECCIÓN TM PARA CORREGIR EL FACTOR DE POTENCIA
El box trifásico con protección termomagnética está destinado a corregir el factor de potencia en instalaciones trifásicas.
Este, en todos los casos, debe estar conectado en paralelo a la instalación eléctrica. Tomando toda la carga instalada.
El interruptor termomagnético sirve de conexión/desconexión del equipo y protege contra cortocircuitos y/o sobrecargas del equipo.
Se recomienda que todos los boxes manuales sean desconectados cuando todas las cargas se encuentren apagadas y/o desconectadas.

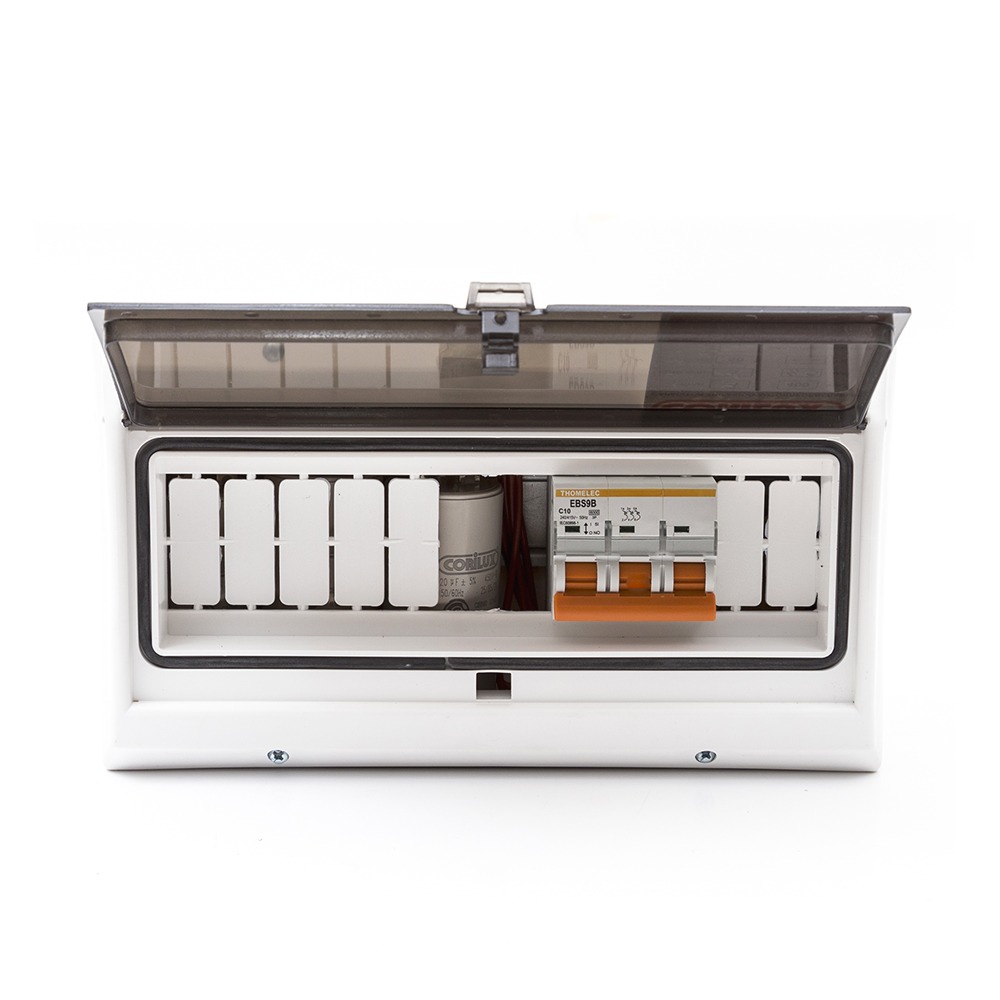

Montados en gabinete plástico, caja DIN de 12 bocas de superficie.
Son fabricados con unidades capacitivas monofásicas CORILUX de 450Vca (CBB60) conectados en triángulo. Construidos con film de polipropileno metalizado autorregenerable. Totalmente secos y aptos para el uso continuo. Resistencias de descarga incluidas (soldadas a los terminales a cada unidad).
Todos los capacitores poseen resistencia de descarga, soldada externamente a los terminales.
Todos los capacitores vienen conectados a un interruptor termomagnético, del calibre adecuado, que cumple la función de conexión/desconexión y protege contra cortocircuitos y/o sobrecargas del equipo.
| Código | Descripción |
| GTM001 | GAB. 0.5 KVAR C/TERMICA Y RESIST. DESC. |
| GTM002 | GAB. 0.75 KVAR C/TERMICA Y RESIST. DESC. |
| GTM003 | GAB. 1 KVAR C/TERMICA Y RESIST. DESC. |
| GTM004 | GAB. 1.5 KVAR C/TERMICA Y RESIST. DESC. |
| GTM005 | GAB. 2 KVAR C/TERMICA Y RESIST. DESC. |
| GTM006 | GAB. 2.5 KVAR C/TERMICA Y RESIST. DESC. |
| GTM007 | GAB. 3 KVAR C/TERMICA Y RESIST. DESC. |
| GTM008 | GAB. 4 KVAR C/TERMICA Y RESIST. DESC. |
| GTM009 | GAB. 5 KVAR C/TERMICA Y RESIST. DESC. |
Fijación: Mediante tornillo y tarugo sobre paredes o muros.
Por potencias distintas a las detallas, consultar.
CÓDIGO
GTM
