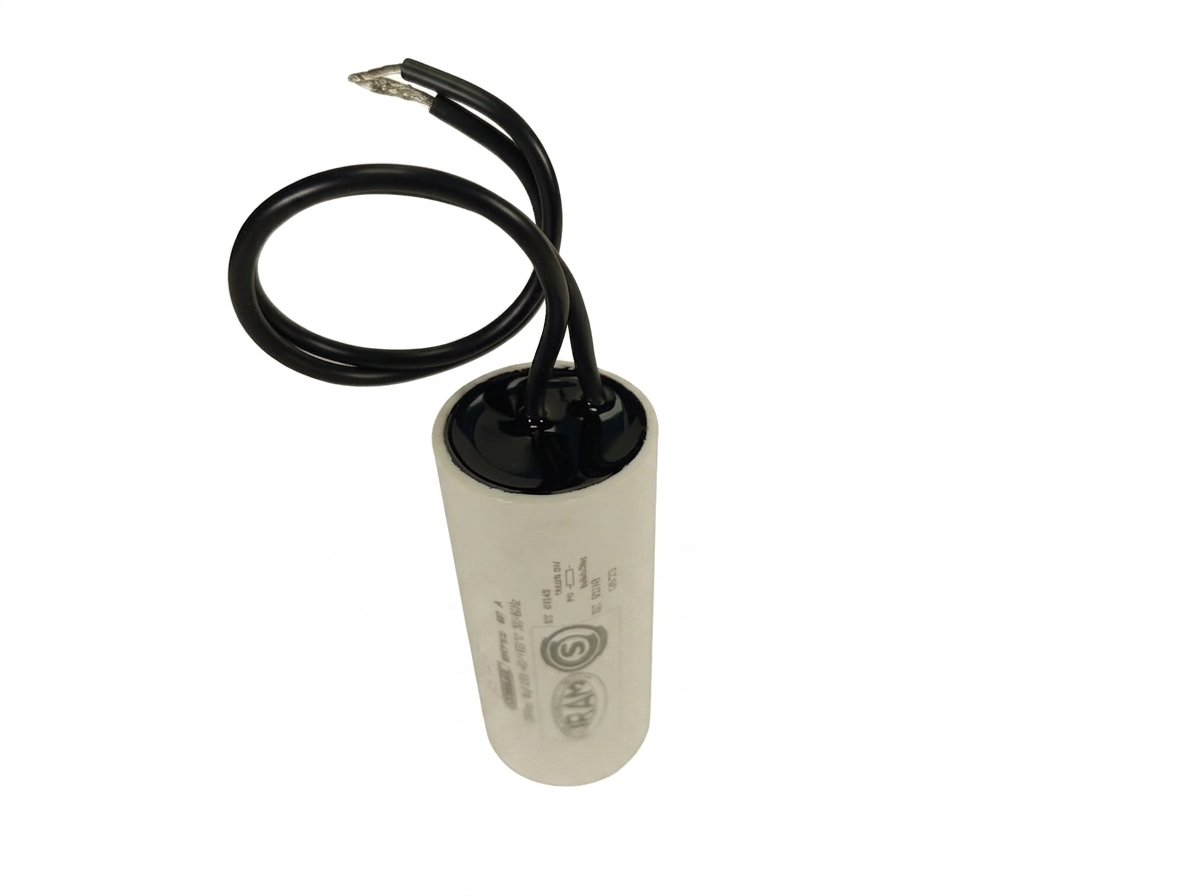

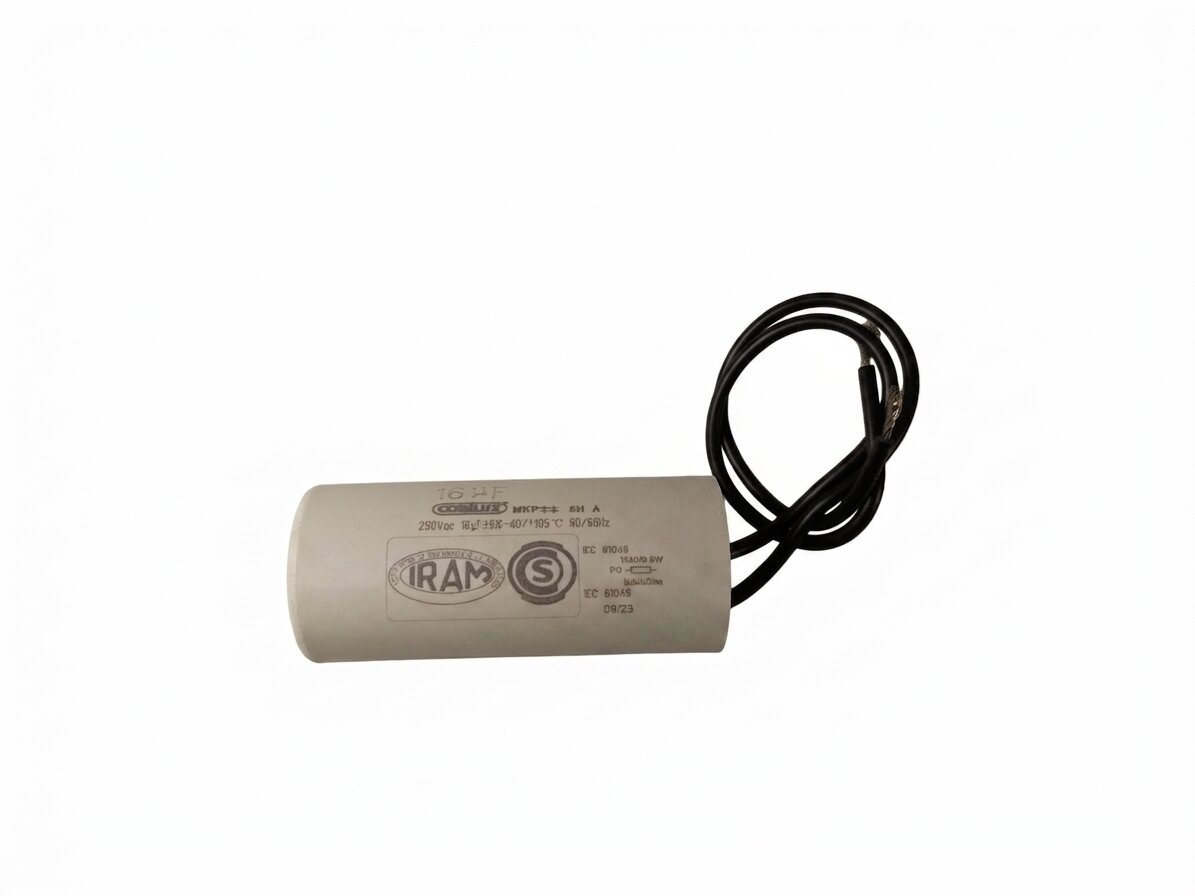

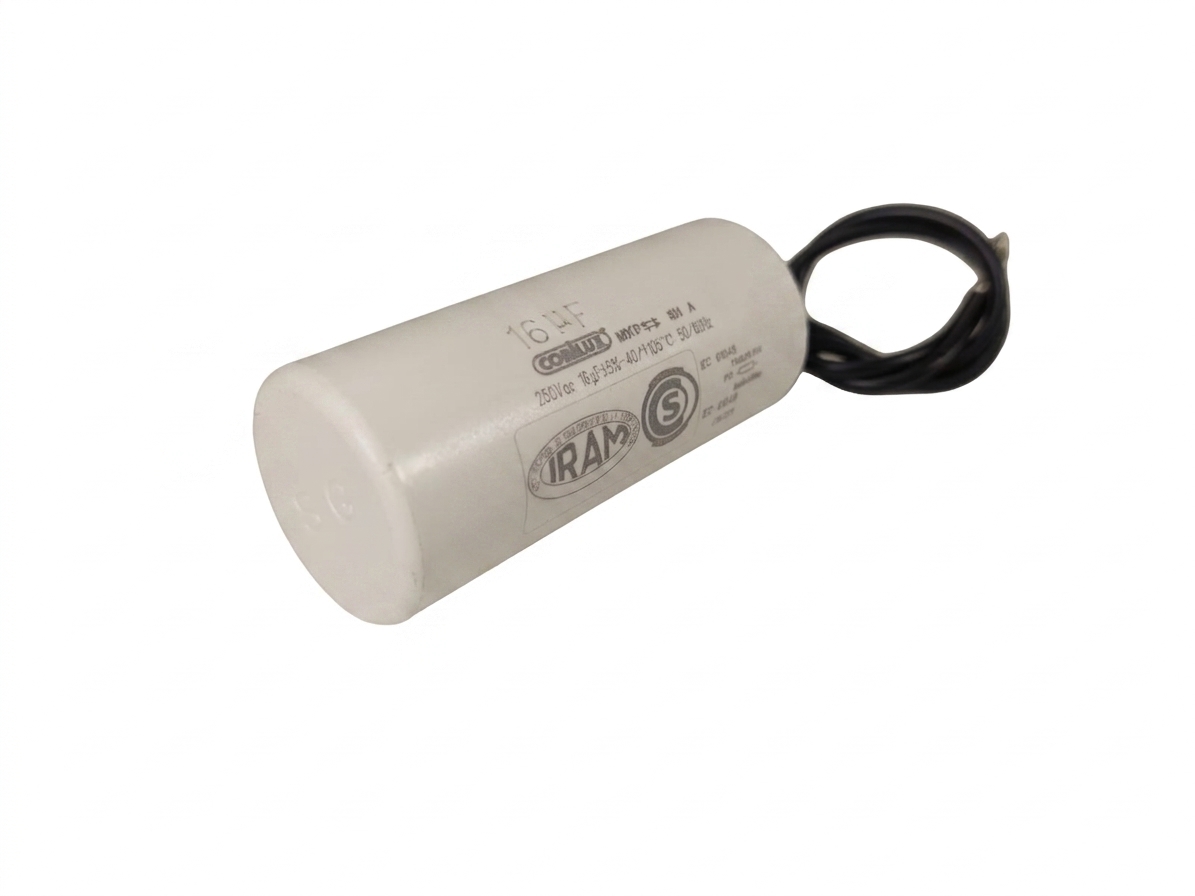

Capacitores para uso en equipos auxiliares de iluminación.
Los capacitores MKP 250Vca con cables CORILUX son utilizados en lámparas de descarga tales como: fluorescente; sodio alta presión; mercurio halogenado; etc., para la compensación del factor de potencia causada por los transformadores o balastos que forman parte de estos equipos auxiliares de iluminación.
Fijación: Mediante tornillo o precinto
Detalles:
Los capacitores (CORILUX) MKP son utilizados en lámparas de descarga tales como: fluorescente; sodio alta presión; mercurio halogenado; etc., para la compensación del factor de potencia causada por los transformadores o balastos que forman parte de estos equipos auxiliares de iluminación.
La característica del film “autorregenerable” se traduce en la capacidad de volver a la condición de trabajo normal luego de sufrir una perforación o corto circuito (llegando a producir hasta una perforación del dieléctrico) durante el servicio normal. Esto se logra gracias a la evaporación del film alrededor de la falla restituyendo la capacidad de trabajo. La pérdida de capacidad, por este efecto, es despreciable.
| Caraterísticas Técnicas |
| Sello IRAM bajo normas IEC 61048: 2006 & IEC 61049: 1991 |
| Modelo MKP |
| Construidos en film de polipropileno metalizado. |
| Totalmente secos. |
| Autorregenerables. |
| Resistencia de descarga incorporada ( 1 MΩ , 0.5W) |
| Expectativa de vida útil (HPF NT) 30.000 Hs. (Clase ¨A¨) |
| Temperatura ambiente -40/+105 ºC. |
| Tolerancia de la capacidad +/- 5%. |
| Tensión nominal: 250 Vca. |
| Grado de protección Po. |
| Conexión mediante cables flexibles 18 AWG, 105ºC, 600 V. |
| Longitud de conductor: 150mm |
| Resina epoxi autoextinguible. |
| Envase en termoplástico autoextinguible. |
| Frecuencia nominal: 50/60 Hz |
| Tabla de elección de capacitores CORILUX en lámparas |
| Lámpara FLUORESCENTE | ||
| Potencia | Tensión | Capacitor |
| W. | Vca | µF |
| 15/20/30/40 | 220 | 4 |
| 40 (Rapid Star) | 220 | 5 |
| 65 | 220 | 8 |
| 80 Normal | 220 | 10 |
| 105 Normal 1000 | 220 | 16 |
| Lámpara SODIO DE ALTA PRESIÓN | |||
| Potencia | Tensión | Capacitor | |
| W. | Vca | µF | |
| 70 | 220 | 12,5 | |
| 150 | 220 | 20 | |
| 250 | 220 | 33 | |
| 400 | 220 | 44 | |
| 1000 | 220 | 100 | |
| Lámpara MERCURIO HALOGENADO | ||
| Potencia | Tensión | Capacitor |
| W. | Vca | µF |
| HQL 70 | 220 | 12,5 |
| HQL 150 | 220 | 20 |
| HQL 250 | 220 | 25 |
| HQL 400 | 220 | 33 |
| HPIT 400 | 220 | 33 |
| HQL 1000 | 220 | 88 (2×44) |
| HPIT 1000 | 220 | 75 (3×25) |
| HQL 2000 | 220 | 132 (2×66) |
| HQL 2000. NAL | 380 | 40 |
| HQL 2000. D1/2 | 380 | 66 |
| HPIT 2000 | 380 | 45 |
| HQL 3500. D1/2 | 380 | 100 |
| Lámpara VAPOR DE MERCURIO | |||
| Potencia | Tensión | Capacitor | |
| W. | Vca | µF | |
| 80 | 220 | 8 | |
| 125 | 220 | 10 | |
| 125 Negra | 220 | 12,5 | |
| 250 | 220 | 16 | |
| 400 | 220 | 25 | |
| 700 | 220 | 44 | |
| 1000 | 220 | 66 | |
| 1000-H-35 | 220 | 16 | |
| 2000 | 220 | 32 | |
NOTA: En todos los casos, el cálculo del capacitor necesario se realizó tomando como dato las características de funcionamiento de equipos normalizados usuales en plaza. Por lo tanto pueden encontrarse diferencias con algún modelo en particular.
