CONTROLADOR DEL FACTOR DE POTENCIA Y ANALIZADOR DE ENERGÍA POWERSAVE PRO
Controlador avanzado de factor de potencia con análisis profundo de parámetros de red y registro detallado de eventos eléctricos para optimización del sistema.

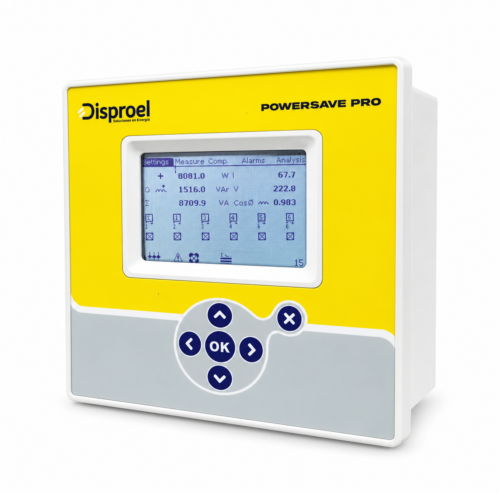

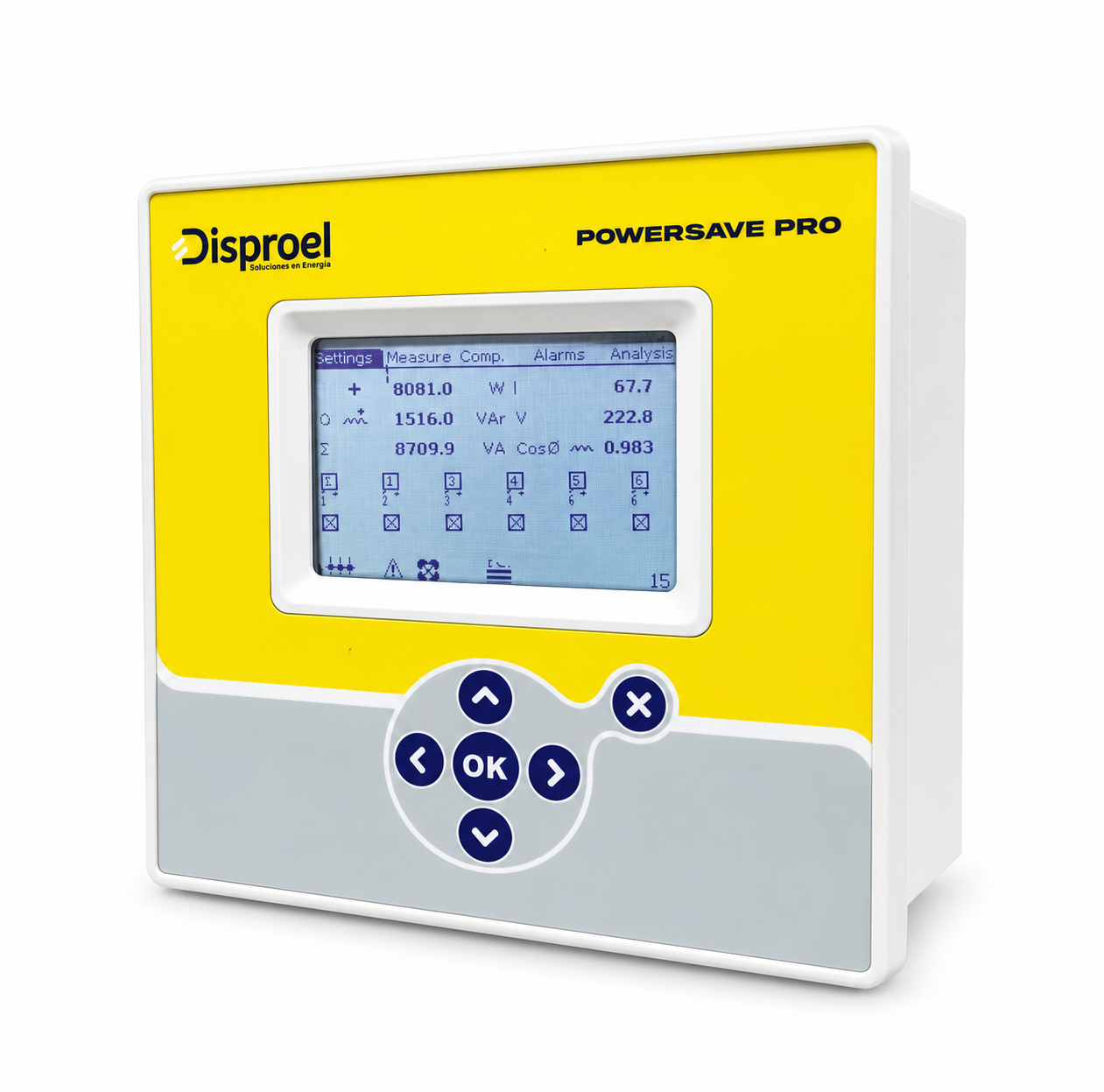

Figura 1. Controlador PowerSave Pro
Aplicación
Corrección de Factor de Potencia
Análisis de Energía. __
Características eléctricas
| Tensión nominal de alimentación (L1-N) UN [VAC RMS] | 95~272±10% |
| Consumo [VA] | <10 |
| Frecuencia fN [Hz] | 45-65 |
| Rango de Medición de tensión [VAC] (L-N) | 95~272±10% |
| Rango de Medición de tensión [VAC] (L-L) | 164~471±10% |
| Rango de Medición de corriente [A RMS] | 0.01~6 |
| Numero de fases | 3+N |
| Transformadores de corriente | 3 |
| Numero de pasos | 1~12 |
| Máximo voltaje de conmutación en relés de salida [VAC] | 250 |
| Máxima corriente de conmutación en relés de salida [A] | 2 |
| Salidas de alarmas analógicas | 2 |
| Máximo voltaje de conmutación salidas analógicas [VAC] | 250 |
| Máxima corriente de conmutación salidas analógicas [A] | 4 |
Características de configuración
| CTR | Seleccionable de 1 a 5000 |
| VTR | Seleccionable de 1 a 5000 |
| Factor de Potencia (Cosᵠ) | 0.8~1 |
Características de comunicación
| Puerto de comunicación | RS485 |
| Velocidad [bps] | 2400-115200 |
| Características mecánicas | |
| Protección frontal | IP40 |
| Protección trasera | IP20 |
| Peso [g] | 670 |
| Registro de datos con marca de tiempo | |
| Datos por hora | 1920 horas x 68 parámetros diferentes |
| Datos por día | 240 días x 68 parámetros diferentes |
| Datos por mes | 36 meses x 68 parámetros diferentes |
| Condiciones ambientales | |
| Temperatura de operación [°C] | -20~+55 |
| Humedad relativa (No condensación) | 95% |
| Condiciones de montaje | |
| Dimensiones (HxLxA) [mm] | 144x144x78 |
| Tipo de montaje | Montaje tipo panel |
| Dimensiones de corte para el montaje [mm] | 136×136 +0.5 |
| Normas | |
| Normas de fabricación | IEC 61557-12 |
Características generales
Analizador de energía. Medición en los 4 cuadrantes.
Incluye medidor de promedios por hora, día y mes de la energía consumida y exportada. Lenguajes (Español, Inglés, Turco)
Memoria 1MB
|
Construcción |
|
| Material | Plástico |
| Terminal de conexión | Borneras extraíbles y tornillos de contacto |
| Pantalla | Pantalla LCD Retro iluminada |
| Teclado | 6 teclas con protección ESD |
| Dimensiones LCD [mm] | 45X72 |
Garantía
12 meses
Precisión de las mediciones
A continuación, se presentan las clases de precisión, parámetros de medición y simbología del dispositivo ver tabla 1.
Tabla 1. Clase de precisión según IEC 61557-12.
| Simbología | Variable eléctrica | Clase de acuerdo a
IEC 61557-12 |
Rango de medición |
| P | Potencia Activa Total | 0,2 | 1% In ≤ I ≤ Imax
0,5 Ind a 0,8 Cap |
| QV | Potencia Reactiva Total | 1 | 2% In ≤ I ≤ Imax 0,25 Ind a 0,25 Cap |
| SA | Potencia Aparente Total | 0,2 | 2% In ≤ I ≤ Imax |
| EA | Energía Activa Total | 0,2 | 0 a 49999999999 |
| Erv | Energía Reactiva Total | 2 | 0 a 49999999999 |
| F | Frecuencia | 0,05 | 45-65 Hz |
| I | Corriente de Fase | 0,2 | 10% In ≤ I ≤ Imax |
| INC | Corriente de Neutro (calculada) | 0,5 | 10% In ≤ I ≤ Imax |
| U | Tensión | 02 | Umin ≤ U ≤ Umax |
| PFA | Factor de Potencia | 0,5 | 0,5 Ind a 0,8 Cap |
| THDV | Distorsión armónica total (voltaje) | 1 | 0% a 20% |
| THDI | Distorsión armónica total (corriente) | 1 | 0% a 100% |
Dimensiones
A continuación, se presenta las dimensiones del dispositivo, ver figura 2.

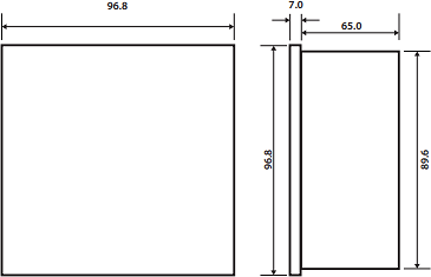

Figura 2. Dimensiones
Panel frontal
A continuación, se presenta las variables visualizadas en el panel frontal del dispositivo, tal como se muestra en
la figura 3.

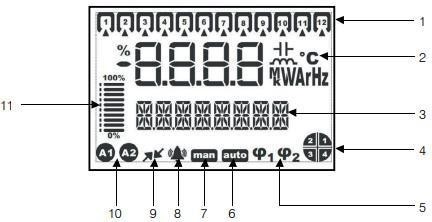

Figura 3. Panel frontal
- Menús
- Potencia activa total
- Potencia aparente total
- Numero de pasos
- Potencia
- Tipo de paso
- Presencia/ausencia de corrientes y voltajes
- Modo de compensación seleccionado
- Modo de compensación seleccionado
- Modo Rapidus
- Modo de ascenso secuencial
- Modo de descenso secuencial
- Modo lineal
- Modo circular
- Modo manual
- Precaución (Error en la conexión de aprendizaje)
- Reloj de arena (Cuando las potencias de conexión o pasos se están aprendiendo)
- Símbolo de estado de alarma
- Símbolo de estado de alarma por temperatura
- Símbolo de alarma por relé
- Indica que el modo DCM está activo
- Símbolo de comunicación RS485
- Reloj del sistema
- Valor de Cos(ᵠ) del sistema
- Voltaje VLL promedio (Linea-Linea)
- Corriente total de las tres fases
CÓDIGO
REG002
